XKT001无线供电发射芯片大功率无线充电芯片

XKT001

淘宝网购买链接

无线供电芯片

一、概述

XKT001芯片为芯科泰半导体推出的无线充电方案，工作电压为3.3V至18V，在特殊需求下，可以直接使用4.2V锂电池直接为发射部分提供电源。芯片采用SOT23-6封装，尺寸得以进一步压缩。外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工艺和成本得到进一步优化。芯片设计工作频率范围为1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选择。其高频输出可以使用PCB印制线圈替代绕线线圈，并且实现大功率输出，可极大简化生产工艺。芯片预留了高灵敏度的控制脚（6脚）置高为开，置低为关，在工程设计中，可对其施加控制信号来达到低功耗等特殊要求。也可对其施加低于工作频率的控制信号，来对接收部分的工作端的工作状态进行控制。使后端功能设计更具多样性和自由度。

二、特点

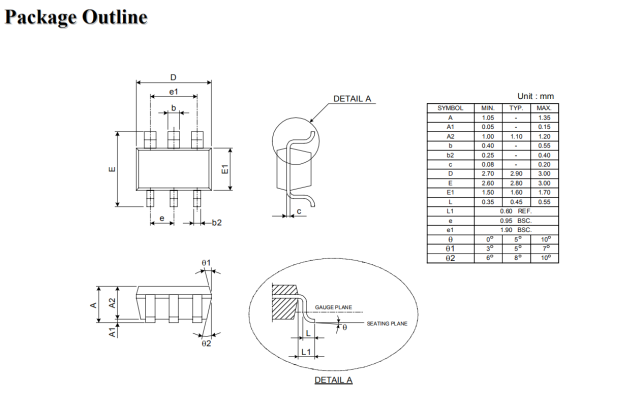

*尺寸小，封装为SOT23-6

*工作频率高

*集成度高，外围器件少

*输出功率大

*应用范围广

*可自由设计控制功能

*特殊设计下，可对接收部分工作状态进行控制

*工作电压：DC 3.3~18V

*工作频率：1KHz~3.5MHz

*线圈可用印制PCB板来实现

三、                      应用范围

可用于嵌入式产品供电、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、LED、采矿设备、手持家用电器等的电池充电和无线直接供电。

四、                      脚位图及说明
