XKT-203规格书

深圳芯科泰半导体有限公司

深圳市坪山区龙田街道龙田社区莹展工业园B3a栋504

公司网址：www.liucr.com、www.xktbdt.com  电话：0755-84533145

E-mail:492332990@qq.com

XKT-203

升压芯片

规

格

书

XKT-203升压芯片

升压芯片

                                                             XKT-203

一、概述

XKT-203芯片为芯科泰半导体推出的升压驱动方案，芯片工作电压为3.3V至18V，在特殊需求下，可以直接使用4.2V锂电池直接为发射部分提供电源。芯片采用SOT23-6封装，尺寸得以进一步压缩。外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工艺和成本得到进一步优化。芯片设计工作频率范围为1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选择。芯片预留了高灵敏度的取样脚（6脚FB）可利用其调整想要的输出电压或者控制电路的开关状态，也可对其施加低于工作频率的控制信号，来调整电路的整体输出功率。使后端功能设计更具多样性和自由度。

二、特点

*尺寸小，封装为SOT23-6

*工作频率高

*集成度高，外围器件少

*输出功率大

*应用范围广

*可自由设计控制功能

*工作电压：DC 3.3~18V

*工作频率：1KHz~3.5MHz

三、                      应用范围

可用于高压放电、电弧打火、电弧火苗、直流升高压、电压转换、电蚊拍、燃气灶、畜牧电网等。

四、                      脚位图及说明

注：4脚5脚所串电阻可做频率调节，但不建议私自修改，风险性极大。

五、芯片使用须知

六、典型电路设计

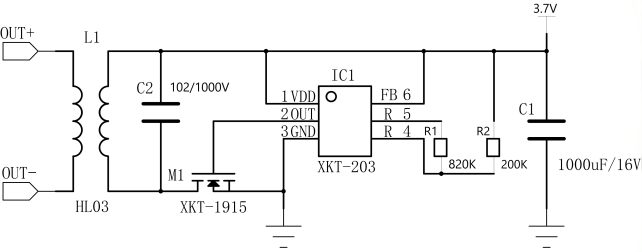

标准电路：3.7V供电，输出高压交流电。

器件清单：

注意：OUT输出为正弦波交流电压。

7.       拓展电路

1、5~8.4V供电，输出电压56KV

注：OUT+与OUT-之间的压差为56KV。SB按下时，电路才进入工作状态，否则为关闭状态。

器件清单：

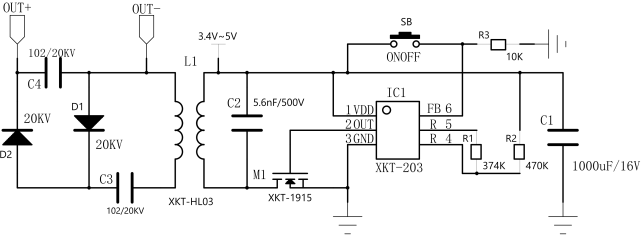

2、3.4V~5V供电，输出电压30KV。

注：OUT+与OUT-之间的压差为30KV。SB按下时，电路才进入工作状态，否则为关闭状态。

器件清单：

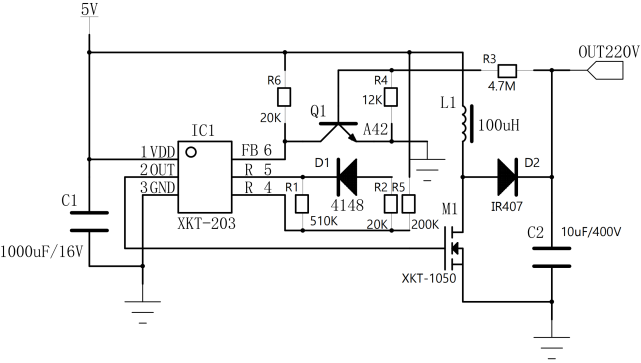

3、       5V供电，输出220V直流电压。

注：OUT220V与GND之间的压差为220V，R3可以调整输出电压的大小，阻值越低，电压越高。

器件清单：

九、工作极限

工作温度：-55℃to+125℃

存储温度：14℃

最大工作电压：18V

最低工作电压：3.3V

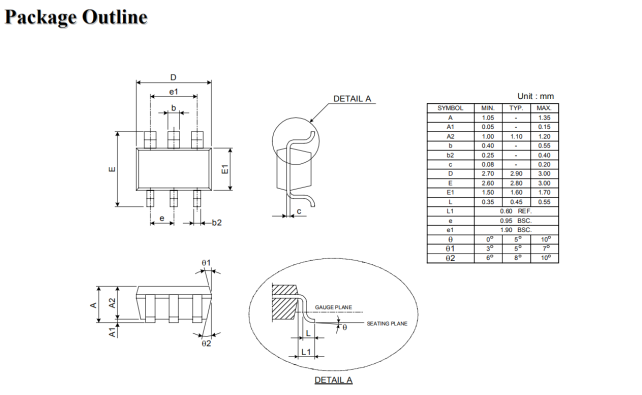

十、封装形式
