XKT-515规格书

深圳市芯科泰电器开发有限公司

深圳市坪山区坑梓大窝佳宝科技园A栋9层

公司网址：www.liucr.com                                                               电话：0755-84533145

E-mail:liuchangrong@163.com  传真: 0755-28883729

XKT-515

无线供电芯片

规

格

书

XKT-515无线供电发射芯片

无线充电、供电智能芯片

                                                             XKT-515

一、概述

XKT-515远距离系列集成电路，采用最先进的宽

电压自适应技术芯片设计工艺，同样的发

射电路可以在任意工作范围内电压使用而

不改变任何器件使用极为方便，电路极为

简单，具有精度高稳定性好等特点，其

专门用于无线感应智能充电、供电管理系统

中，可靠性能高。XKT-515负责处理该系

统中的无线电能传输功能，采用电磁能量

转换原理并配合接收部分做能量转换及电

路的实时监控；负责各项电池的快速充电

智能控制，XKT-515只需配合极少的外部

元件就可以做成高可靠的无线快速充电器、

无线电源供电。

二、特点

*自动适应供电电压调节功能

使之能够在较宽的电压下均能工作

*自动频率锁定

*自动负检测负载

*自动功率控制

*高速能量输电传送

*高效电磁能量转换

*智能检测系统，免调试

*工作电压：DC 3~12V

*工作频率：0~5MHZ

*高度集成化，仅需几只普通外围元件

三、                      应用范围

军用产品、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、MP3、MP4、手机、手持家用电器等的电池充电、无线直接供电

四、                      脚位图及说明

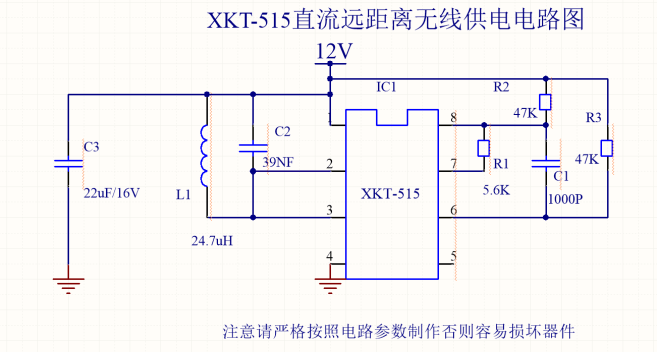

五、典型应用电路

发射电路典型应用

六、典型工作参数

七、充电特性

八、工作极限

工作温度：-55℃to+125℃

存储温度：-65℃to+150℃

最大工作电压：15V

输出驱动电流：800mA

九、封装形式

  尺寸单位：毫米（mm）

                              SOP-8封装
