XKT001-49高效率无线供电模块接收输出5V2A
XKT001-49模块详细资料（接收输出效率75%~90%）
12V供电发射线圈50mm6.5uH（A11）接收线圈50mm6.5uH（A11）5mm距离输出5V2A最近距离5mm
1、 模块参数
发射模块供电电压：12V。
发射模块PCB尺寸：长17.4MM；宽10MM；高2.6MM。
发射使用芯片：XKT-001、XKT-335。
发射线圈尺寸：直径50MM；内径5MM；厚3.5MM。
发射线圈电感量：6.5uH（添加隔磁片后）。
发射线圈编号：XKT-L14（线圈自带磁片）市面通用编号：A11。
工作温度：-20~80摄氏度。
接收模块输出电压：5V（恒压输出）。
接收模块最大输出电流：2A。
接收模块PCB尺寸：长27.8MM；宽14.1MM；高4.6MM。
接收使用芯片：XKT-3201。
接收线圈尺寸：：直径50MM；内径5MM；厚3.5MM。
接收线圈电感量：6.5uH（添加隔磁片后）。
接收线圈编号：XKT-L14（线圈自带磁片）市面通用编号：A11。
工作温度：-20~80摄氏度。
最近使用限制距离：5MM。

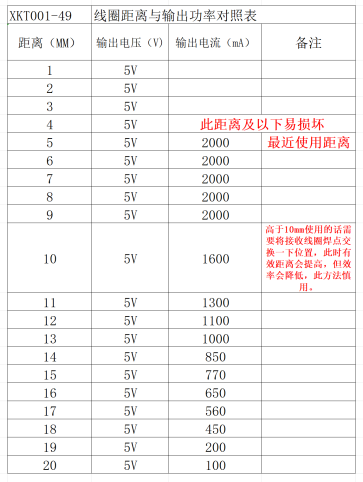

2、 模块测试参数
设置最近使用距离的意义：为了把使用距离提高，所以模块的功率做了加强，距离越近，输出功率越大，峰值电压也就越高，如果距离过近，会有一定概率击穿低耐压器件。（产品在设计外壳时，外壳会有一定的厚度，所以需要提高使用距离，若需要更近距离使用，请联系供应商，并在供应商的指导下进行修改。）
3、 使用设计指引
电路设计要求：器件采购按照器件清单里面的参数采购，电路图以及器件参数等，均不可做任何修改。滤波电容等封装尺寸，材质均会对性能产生一定影响。此条件必须严格遵守！！！
线圈的调整：在自定义替换线圈时，一般情况下，只要是绕线线圈（非PCB线圈），电感量做到准确的6.5uH，就可以直接进行替换，线圈形状尺寸可随意做修改，不过线圈的接触面积也决定着输出功率的大小。替换后，发射的静态功耗应该在60mA±20mA以内均可接受。如果静态电流不在此值范围内，可以通过调整线圈的匝数，将静态电流做到此值范围内。如果线圈的电感量偏差太大，会出现许多迷惑值，导致电路产生隐患，所以电感量的值是否准确，直接决定了产品的稳定性和安全性。如果由于屏蔽金属的需要，需要给线圈添加隔磁片的话，由于隔磁片会提高线圈的电感量，那么线圈的电感量就要以贴了隔磁片后的线圈电感量作为标准值。
输出功率的调整：一般情况下，调整线圈的尺寸和线圈之间的使用距离，即可调整输出功率。如果距离较远，可增加接收线圈并电容的容量，可调范围为82nF至100nF之间。如果需要在低于5mm的距离下使用，接收线圈并电容的容量需要修改为10NF。（线圈并电容材质必须使用NPO材质或者M3L材质）。
最近使用距离判断：如果对电路做过调整，那么，线圈之间的使用距离也会相应地产生变化。判断方法为，将发射上电，接收部分去掉用电部分，空载靠近发射线圈，发射的静态电流会相应产生变化，这个时候发射的静态电流达到了150mA，那么此时的距离就是最近使用距离，如果再靠近，就有损坏的风险。
模块图片：

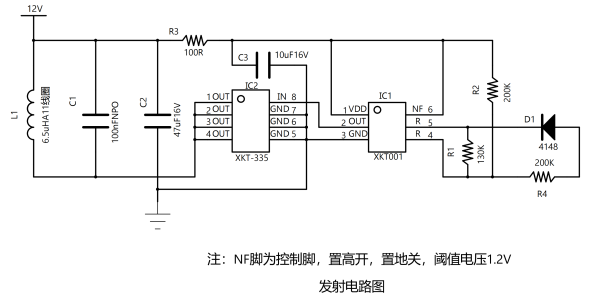

发射模块原理图：

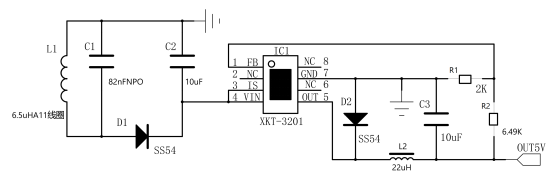

模块接收原理图：
