T3168规格书

深圳市芯科泰电器开发有限公司

深圳市坪山区坑梓大窝佳宝科技园A栋9层

公司网址：www.liucr.com

E-mail:liuchangrong@163.com                                 电话：0755-84533145

T3168

无线供电接收芯片

规

格

书

T3168大功率无线供电接收芯片

无线充电、供电接收芯片

                                                                   T3168

一、概述

T3168是芯科泰无线充电系列通用接收集

成电路，体积小输出功率大，可配合各种

无线充电方案应用，电路简单使用方便

二、应用范围

军用产品、医疗产品、机器人无线供电、安

防产品、防水产品、玩具产品、成人用品、

数码产品、MP3、MP4、手机、手持家用电

器等的电池充电、无线直接供电

三、                      脚位图及引脚说明

1．空 2.电压输入引脚 3.为电压稳压输出端 4.为电源负极 5.为输出电压取样,用来改变输出电压值

6．空 7.输出开关使能引脚,高电位时为开,低电平时关断输出  8.空

四、典型应用电路

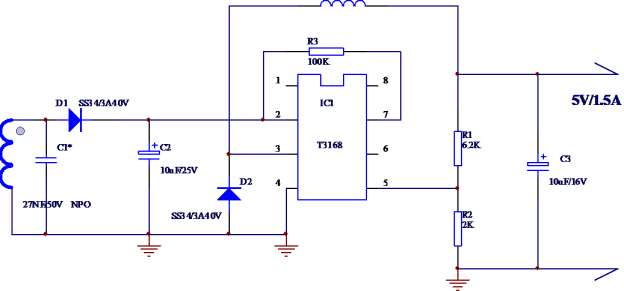

1．大功率应用电路：

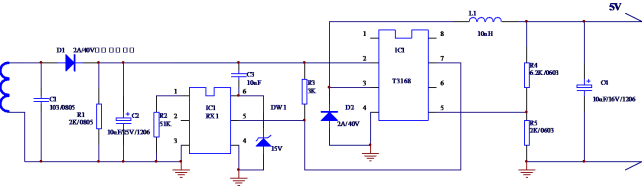

2．防金属识别接收应用电路：

五、典型工作参数

六、工作极限

工作温度：-55℃to+125℃

存储温度：-65℃to+150℃

最大工作电压：26V

最大输出电流：2A

七、封装形式

  尺寸单位：毫米（mm）

                               SOP-8封装
